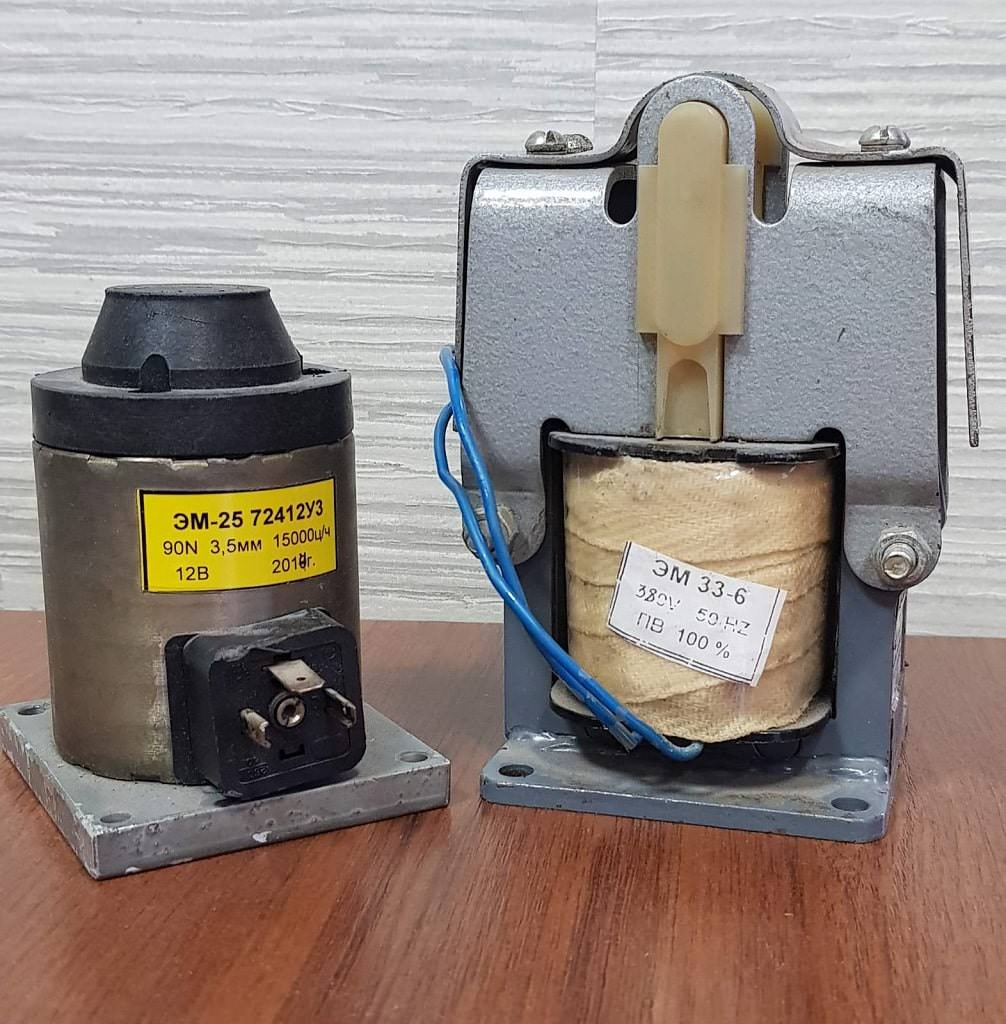

Электромагнит ЭМ

Электромагнит – устройство, состоящее из токопроводящей обмотки и ферромагнитного сердечника, который при прохождении тока, приобретает свойства магнита. Обмотка электромагнита – это изолированный обычно медный или алюминиевый провод.

Особой областью применения электромагнитов являются электромагнитные механизмы: электромагнитные замки, электромагнитные муфты сцепления и торможения, тормозные электромагниты, электромагниты, приводящие в действие контактные устройства в реле, контакторах, пускателях, автоматических выключателях, подъемные электромагниты, электромагниты вибраторов и т. п.

Выделяют три типа электромагнитов по способу создания магнитного потока

— нейтральные электромагниты постоянного тока

Постоянный магнитный поток создается постоянным током в обмотке таким образом, что сила притяжения зависит только от величины и не зависит от направления тока в обмотке.

— поляризованные электромагниты постоянного тока

Присутствуют два независимых магнитных потока — поляризующий и рабочий. Первый создается рабочей (или управляющей) обмоткой. Поляризующий поток чаще всего создается постоянными магнитами, иногда дополнительными электромагнитами, и используется для обеспечения наличия притягивающей силы при выключенной рабочей обмотке. В целом действие такого магнита зависит как от величины магнитного потока, так и от направления электрического тока в рабочей обмотке.

— электромагниты переменного тока

В этих магнитах питание обмотки осуществляется от источника переменного тока, магнитный поток периодически изменяется по величине и направлению, а однонаправленная сила притяжения меняется только по величине, в результате чего сила притяжения пульсирует от нуля до максимального значения с удвоенной частотой по отношению к частоте питающего тока.

Электромагниты различают также по ряду других признаков:

• по способу включения обмоток — с параллельными и последовательными обмотками;
• по характеру работы — работающие в длительном, прерывистом и кратковременном режимах;
• по скорости действия — быстродействующие и замедленного действия, а также
• создающие постоянное или переменное магнитное поле.

Особенности применения:

1) Сила магнитного поля зависит от величины тока и количества витков.

2) После срабатывания электромагнита протекающий ток будет вызывать нагрев катушки, причем величина нагрева будет соизмерима активному сопротивлению обмотки.

3) При работе в неблагоприятных условиях якорь и канал якоря в электромагнитах в форме соленоида должны иметь защиту от коррозии, иначе его просто заклинит в канале.

4) Обмотка электромагнита обладает индуктивностью, поэтому при отключении электромагнита появляется бросок напряжения обратной полярности. При управлении электромагнитом при помощи полупроводников нужно ставить защитный диод параллельно электромагниту включенный встречно протекающему току.
