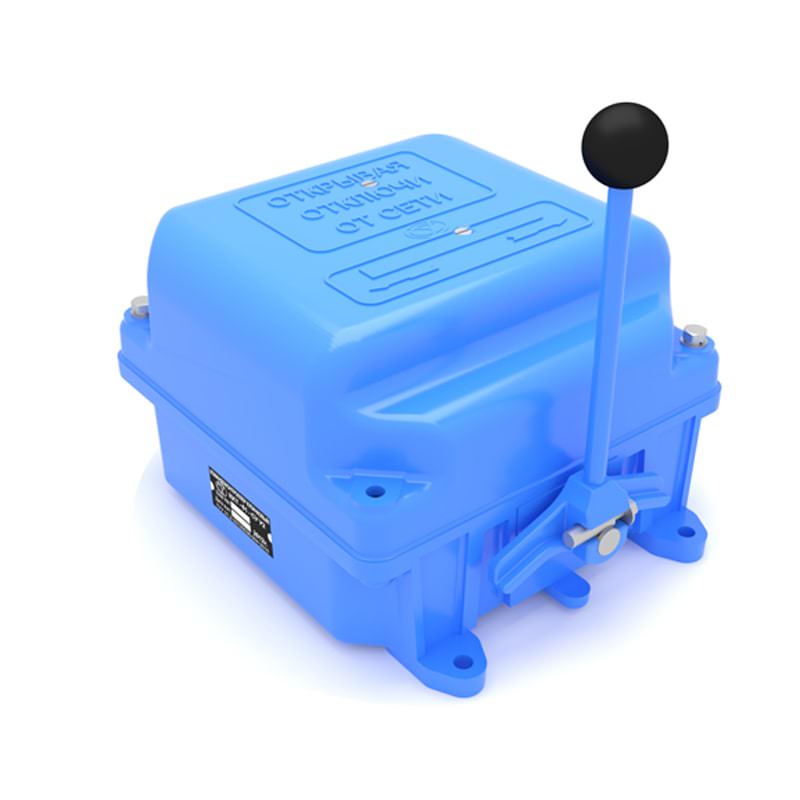

Командоконтроллер ККТ-61

Контроллер ККТ-61АУ2, ККТ-61АТ2 является элементом управления электромашиной в кратковременно-поворотных условиях связи. В сравнении с кнопочным постом, он обеспечивает лучшее управление механизмами, активируя действие сразу нескольких цепей. Возможно осуществление реверса и настройка нужного числа оборотов в электромоторах.

У командоконтроллера в составе присутствует база (алюминий или его сплав); кулачковый барабан (стальной вал с зафиксированными на нем пластиковыми шайбами); подвижные или неподвижные контакты, размещенные на планке.

Закрывание или размыкание цепи при использовании командоконтроллера ККТ 61 осуществляется за счет перемещения рычага в строго заданном направлении. Подводка проводов питания происходит через специальные пазы в корпусе.

Предназначение контроллера ККТ – управление низковольтной аппаратурой в условиях переменной или стабильной сети (как правило, изделие используется в подъемных крановых механизмах). Основа изделия выполнена из стойкого к коррозии алюминия.

Технические характеристики:

Схема коммутации ККТ-61:

Каждый кулачковый контроллер серии ККТ имеет 12 электроцепей. Поворот барабана происходит за счет нажатия на рукоять, которая насажена на конец вала. В свободном состоянии без воздействия на рычаг, контактные элементы замкнуты. Управление контроллером ККТ 61 совершается на больших расстояниях, поэтому прибором оборудуются экскаваторы, краны, краны-манипуляторы и др. электромашины.
