Описание

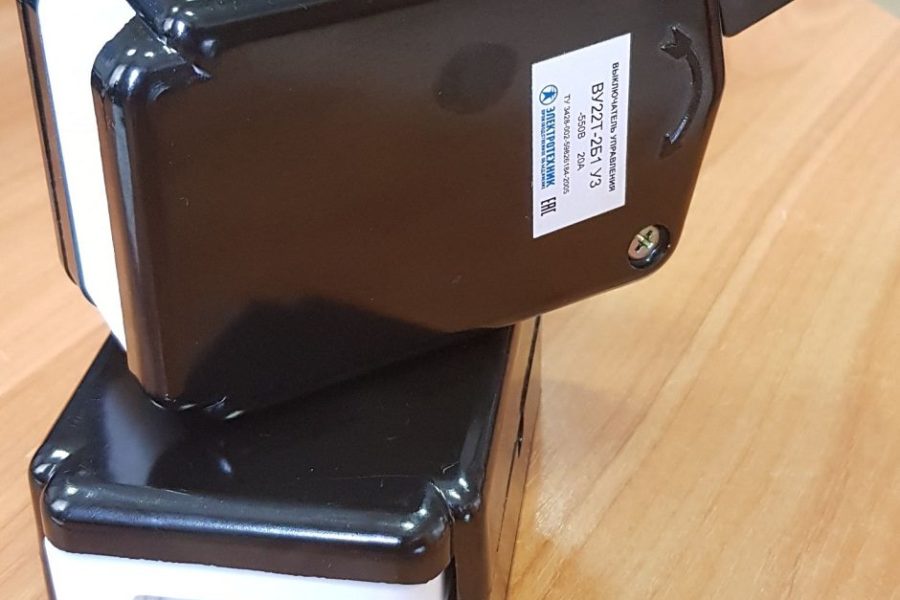

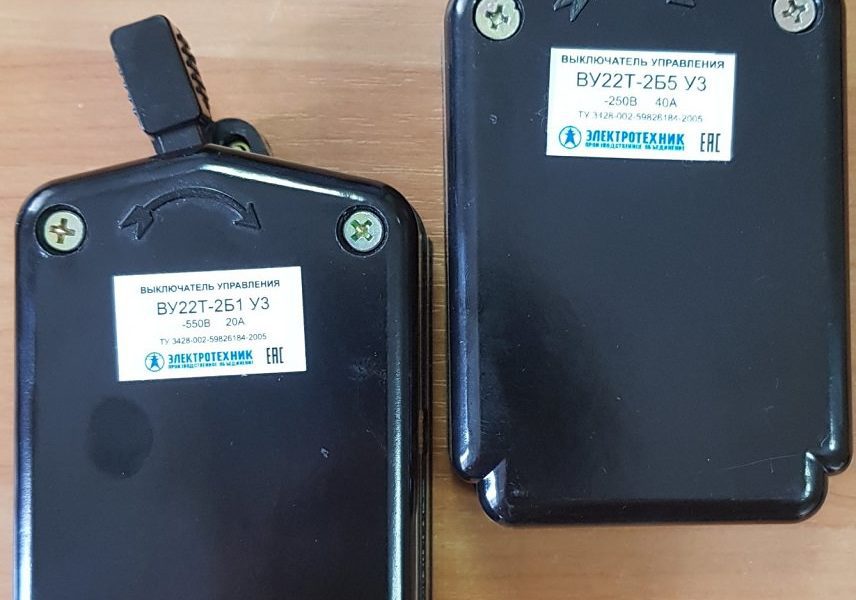

Выключатели управления ВУ-22-2 с непосредственным приводом предназначены для продолжительного проведения тока в номинальном режиме и для оперативных включений/отключений цепей постоянного и переменного тока частотой 50Гц
Применяются в тяговом и крановом электрооборудовании, в подвижном составе городского транспорта.
Структура условного обозначения ВУ22-ХХХ ХЗ:
- ВУ – буквенное обозначение серии выключателей
- 22 — условное цифровое обозначение типа выключателей
- Х — условный габарит выключателей: 2-второй, 3-тритий, 4-первый
- Х – конструкторское исполнение: А- с самовозвратом, Б- с ручным возвратом
- Х – порядковый номер исполнения в пределах габарита (табл.1)
- ХЗ – климатическое исполнение (У, Т, ХЛ)
Технические характеристики:
| Обозначение типа | Конструкция | Номинальное напряжение | Номинальный ток, А | Выкл. и откл. токи, А | Масса, кг | |||
| Пост. ток | Перем. ток | Пост. | Перем. | |||||
| ВУ22-2Б1 | с ручным возвратом | с гашением | 550 | 20 | 20 | 0,6 | ||
| -2Б2 | 750 | 2 | 2 | |||||
| -2Б4 | без гашения | 110 | 500 | 20 | 5 | 15 | 0,5 | |
| -2Б5 | 250 | 380 | 40 | 1 | 20 | |||
| -2Б8 | 110 | 500 | до 20 | 5 | 15 | |||
| ВУ22Т-4А1 | с самовозвратом | без гашения | 220 | 380 | 20 | 2 | 20 | 0,3 |
| ВУ22Т-4Б2 | с ручным возвратом | |||||||
Рабочее положение выключателей в пространстве:
- ВУ22-2 и ВУ22-3 – вертикальное, рукояткой вниз с допустимым отклонением от рабочего положения до 10° в любую сторону;
- ВУ22-4 – любое, при наклонном и вертикальном расположении контакты выключателя должны быть обращены вверх.
При установке выключатели должны быть защищены от попадания влаги. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры контакторов в недопустимых пределах.
